產品名稱：AMD（Xilinx）表面貼裝編程模塊
產品型號：JTAG–SMT2-NC
產品描述：
JTAG-SMT2-NC是一個緊湊、完整、完全獨立的表面貼裝編程模塊，適配于AMD（Xilinx）的全系列CPLD和FPGA。用戶能直接加載模塊到目標板上，并且能夠像回流其它器件一樣回流焊接它。通過計算機的USB接口對器件及其配置芯片進行編程、調試等操作。
JTAG-SMT2-NC使用3.3V主電源和一個單獨的基準電壓電源來驅動各類JTAG信號。所有的JTAG信號使用24毫安的高速三態緩沖器，支持從1.5V到5V的信號電壓。
產品特點：
● 體積小，完成所有功能于一身的JTAG編程/調試針對AMD（Xilinx）FPGA的解決方案
● 支持多PC操作系統： Win7/8/10 32&&64bit，同時支持Linux系統；
● 3.3V單電源供電
● 高速USB2.0信號接口設計，最高可達30Mbit/秒
● 模塊全部選用工業級器件，支持寬溫工作，–40°C to +85°C

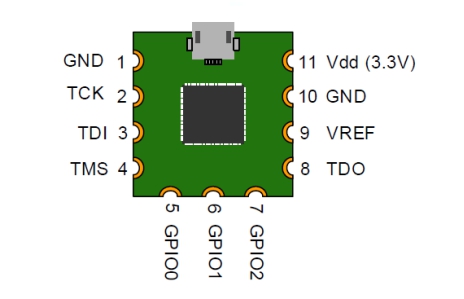

產品管腳定義：

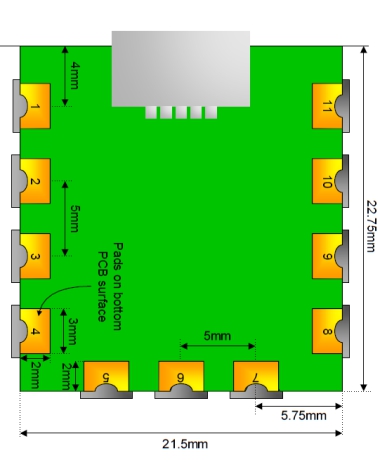

產品封裝尺寸：
